在双极晶体管电路设计中，基极电阻不仅影响静态工作点，还直接关系到动态性能与系统可靠性。优化基极电阻配置，是提升电路整体性能的关键环节。

1. 静态工作点稳定性分析

基极电阻与电源电压共同决定了晶体管的静态工作点（Q点）。若基极电阻过小，会导致基极电流过大，使晶体管进入深度饱和区，增加功耗并降低开关速度；反之，若电阻过大，则可能无法充分导通，造成信号失真。

2. 使用分压式偏置电路增强稳定性

传统的固定基极电阻方式易受β值波动影响。推荐采用分压式偏置电路（也称电压分压偏置），其结构如下：
R_1 和 R_2 构成分压网络，提供稳定的基极电压。

优点包括：

• 显著降低β值变化对Q点的影响
• 提高温度稳定性
• 适用于多级放大器和精密模拟电路

3. 动态响应与开关速度优化

在开关电路中，基极电阻还影响晶体管的开通与关断时间。较小的基极电阻可加快充电速度，但会增加驱动电流与功耗。
建议结合：

• 使用快速恢复二极管或辅助放电路径
• 在基极串联小电容以抑制高频噪声
• 采用达林顿结构或驱动集成电路提升驱动能力

实现高速、低功耗的开关操作。

4. 元件选型与布局建议

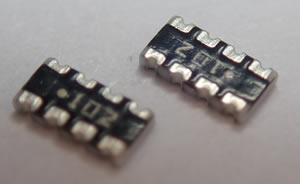

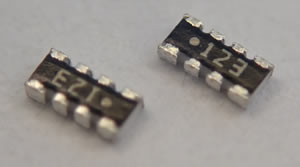

选择基极电阻时应关注：

• 阻值精度：推荐使用1%精度金属膜电阻
• 功率额定值：一般选择1/4W以上，避免过热
• 布局上远离热源，避免温度漂移影响阻值

此外，可在基极引脚加装滤波电容（如10nF）以抑制瞬态干扰。
