双极晶体管基极电阻设计原理与应用解析

双极晶体管基极电阻设计原理与应用解析

双极晶体管（Bipolar Junction Transistor, BJT）是模拟与数字电路中广泛应用的半导体器件。在实际应用中，基极电阻（Base Resistor）的设计至关重要，直接影响晶体管的工作状态、开关速度和功耗。

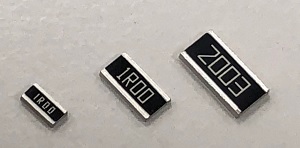

1. 基极电阻的作用

基极电阻主要起到限制基极电流（I_B）的作用，防止过大的电流导致晶体管损坏或进入饱和区过度。合理的基极电阻值可确保晶体管工作在放大区，实现稳定的信号放大功能。

2. 基极电阻的计算方法

基极电阻的计算公式为：
R_B = (V_CC - V_BE) / I_B
其中：

• V_CC：电源电压
• V_BE：基极-发射极电压，通常取0.7V（硅管）
• I_B：所需基极电流，由集电极电流（I_C）和晶体管电流增益（β）决定，即 I_B = I_C / β

通过合理设定β值（如100~300），可精确计算出所需的基极电阻。

3. 实际应用中的注意事项

在实际电路中，需考虑以下因素：

• 温度变化对β值的影响，可能导致基极电流波动
• 使用负反馈或分压式偏置电路提高稳定性
• 选择合适阻值的电阻以避免功耗过大或响应迟缓

建议在高精度或高频应用中采用恒流源驱动基极，减少误差。
