TDK普通电路用电感等级与型号详解
在电子设备设计中，电感元件是实现滤波、储能和信号调节的关键部件。TDK作为全球领先的电子元器件制造商，其生产的普通电路用电感广泛应用于电源管理、通信模块及消费类电子产品中。
以下将从电感等级分类和典型型号入手，深入解析其技术特点与应用场景。
一、TDK电感的等级划分标准
1. 按工作频率分类：
TDK普通电路用电感主要分为低频（≤100kHz）、中频（100kHz–1MHz）和高频（>1MHz）三类。
不同频率范围对应不同的磁芯材料与绕线结构，以优化Q值与温度稳定性。
2. 按额定电流等级划分：
根据最大允许工作电流，可划分为：
- 0.5A 以下：适用于小信号电路，如传感器接口；
- 0.5A–2A：主流电源转换器常用；
- 2A以上：用于大功率开关电源（SMPS）。
3. 按封装形式与安装方式：

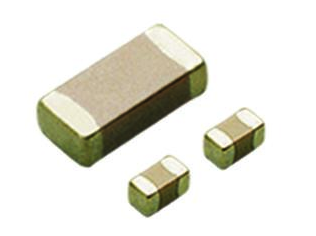

- SMD（表面贴装型）：如LQH08B、LQM16E 系列，适合高密度PCB布局；
- 插件式（通孔型）：如LXH 系列，适用于对散热要求较高的场景。
二、典型型号及其应用领域
1. LQH08B Series（0805 封装，10μH）
• 特性：低直流电阻（DCR）、高饱和电流（2.4A），适用于降压稳压器输入/输出端滤波。
• 应用：智能手机充电管理、物联网模块电源滤波。
2. LQM16E Series（1608 封装，1μH–100μH）
• 特性：体积小巧，耐高温（+125℃），具备优异的抗干扰能力。
• 应用：蓝牙模块、Wi-Fi路由器中的射频匹配网络。
3. LTX 系列（插件式，2.2μH–100μH）
• 特性：机械强度高，适合振动环境下的工业设备使用。
• 应用：工业控制板、电机驱动电路中的滤波与储能。
三、选型建议与注意事项
- 优先选择符合AEC-Q200认证的产品，确保可靠性；
- 关注电感的自谐振频率（SRF），避免在工作频率附近出现阻抗突变；
- 结合热仿真分析，确保在满负载下温升不超过允许值。
